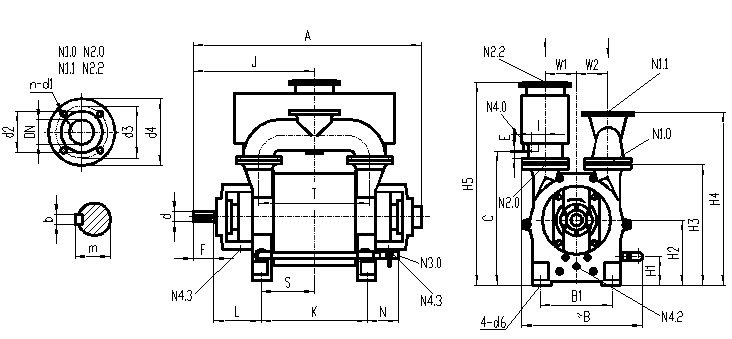

2BEA 102/103/151/152/153泵头安装尺寸

N1.0进气端法兰 　　N1.1连通管法兰　　 N2.0排气端法兰 N2.2分离器法兰 　　N3.0工作液接口 　　N4.0分离器排液口 N4.2冲洗、排液口 　N4.3泄漏液排放口

代号		A	B1	B	b	C	d	d6	E	F	H1	H2	H3	H4	H5	I
2BEA 102		730	220	500	10	394	35	15	37	58	74	180	355	495	645	40
2BEA 103		795	220	500	10	394	35	15	37	58	74	180	355	495	645	40
2BEA 151		800	260	550	10	467	35	19	50	58	94	225	425	600	745	50
2BEA 152		825	260	550	10	467	35	19	50	58	94	225	425	600	745	50
2BEA 153		885	260	550	10	467	35	19	50	58	94	225	425	600	745	50
代号		J	K	L	m	N	S	T	W1	W2	N3.0	N4.0	N4.2	N4.3
2BEA 102		377	251	193.5	38	145	125.5	262	105	105	G3/4"	G2"	G1/2"	G1/4"
2BEA 103		409.5	316	193.5	38	145	158	327	105	105	G3/4"	G2"	G1/2"	G1/4"
2BEA 151		411.5	295	206	38	145	147.5	307	125	125	G3/4"	G2"	G1/2"	G1/4"
2BEA 152		424	320	206	38	145	160	332	125	125	G3/4"	G2"	G1/2"	G1/4"
2BEA 153		454	380	206	38	145	190	392	125	125	G3/4"	G2"	G1/2"	G1/4"
代号		DN	d1	d2	d3	d4	n	代号			DN	d1	d2	d3	d4	n
2BEA 102 2BEA 103	N1.0 N2.0	50	18	102	125	165	4	2BEA 151 2BEA 152 2BEA 153		N1.0 N2.0	65	18	122	145	185	4
	N1.1 N2.2	65	18	122	145	185	4			N1.1 N2.2	100	18	158	180	220	8
