用途及特点:

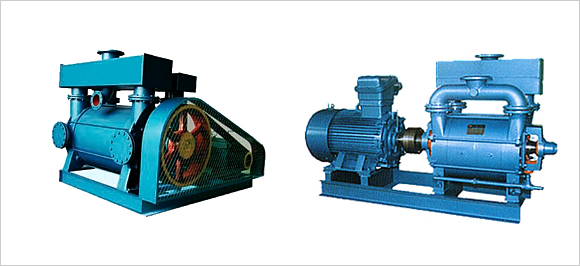

2BEA系列水环真空泵及压缩机,是我公司结合德国进口产品先进技术,研制开发的高效节能产品。
本系列泵为单级单作用结构形式,具有结构简单,维修方便,运行可靠,高效节能的优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低、运行可靠等显著优点,是SK、2SK、SZ系列水环式真空泵的理想替代产品。
2BEA系列水环式压缩机为低压压缩机,作为压缩机使用时排气压力为表压约0.1MPa,详细参数请参照样本。
我公司生产的2BEA系列水环式真空泵及压缩机结构主要特点如下:
- 轴承全部采用NSK或NTN原装进口轴承,保证了2BEA真空泵的叶轮精确定位及运转过程中的高稳定性。
- 叶轮材质全部采用球墨铸铁铸造或钢板焊接,充分保证了2BEA真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BEA真空泵的使用寿命。
- 泵体全部采用钢板制作,提高了2BEA真空泵的使用寿命。
- 2BEA真空泵的轴套作为最易损坏的零件,本公司全部采用高铬不锈钢制作,比普通材质寿命提高了5倍。
- 皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
- 联轴器(直联传动)采用标准高强度弹性联轴器,弹性元件采用聚氨酯材质,运行稳定可靠,使用寿命长。
- 独特的上置式气水分离器节约空间,并有效降低了噪声。
- 铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BEA真空泵散热效果******。
- 机械密封(选配件)全部采用进口件,充分保证2BEA系列真空泵在长时间运行过程中无泄漏。
2BEA水环真空泵性能表
型号 |
转速 (传动方式) r/min |
轴功率 kW |
电机功率 kW |
配用电机 380V |
极限真空度 mbar |
******抽气速率 | 泵重 (整机) kg |
安装尺寸 | |
m3/h | m3/min | ||||||||

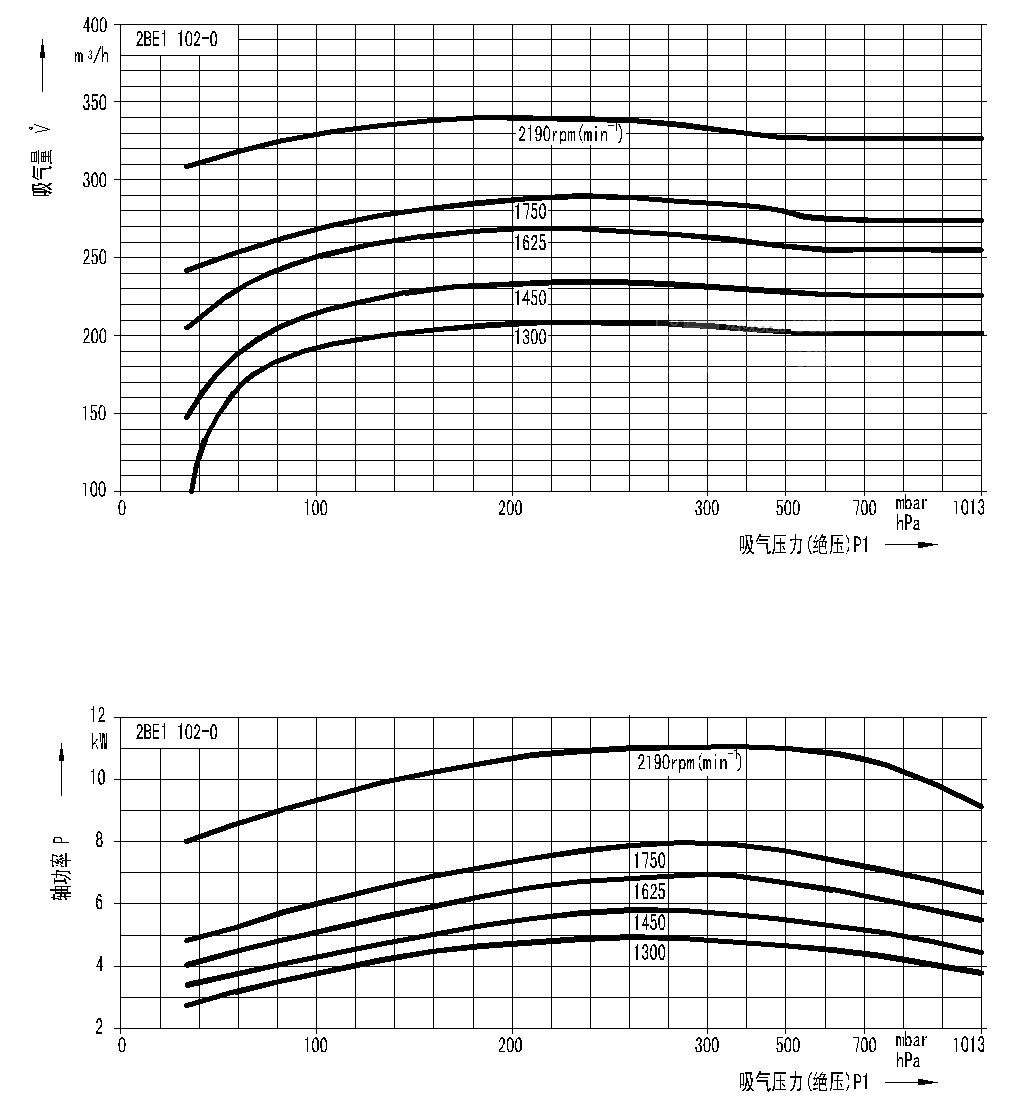

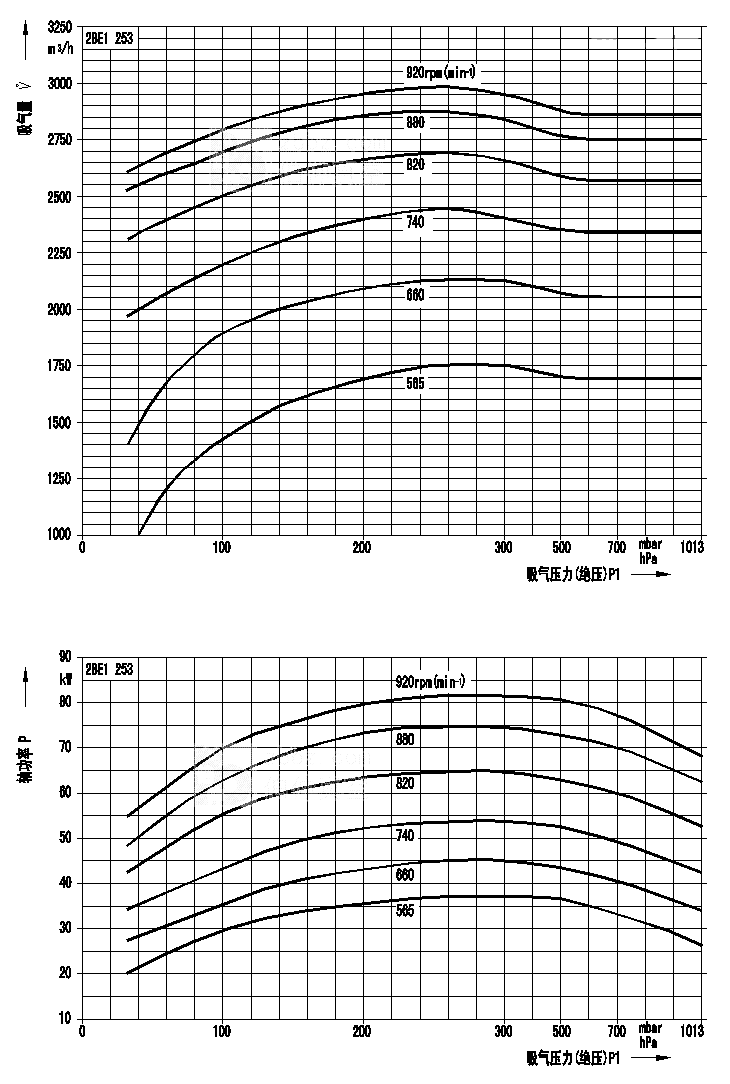

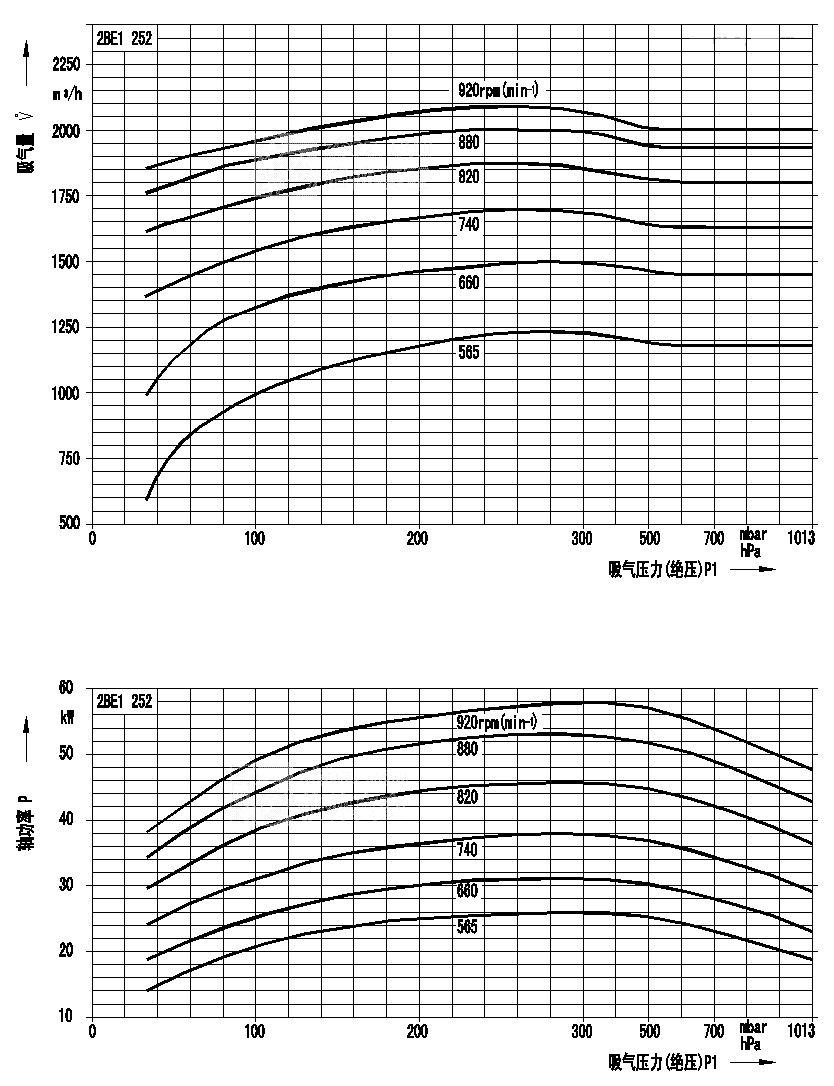

2BEA 102-0 (点击查看性能曲线) |
1450(直联) 1300(皮带) 1625(皮带) 1750(皮带) |
5.8 5.0 6.8 8.0 |
7.5 7.5 7.5 11 |
Y132M-4 Y132M-4 Y132M-4 Y160M-4 |
33mbar (-0.098MPa) |
235 210 270 290 |
3.9 3.5 4.5 4.8 |
295 311 311 346 |
泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |

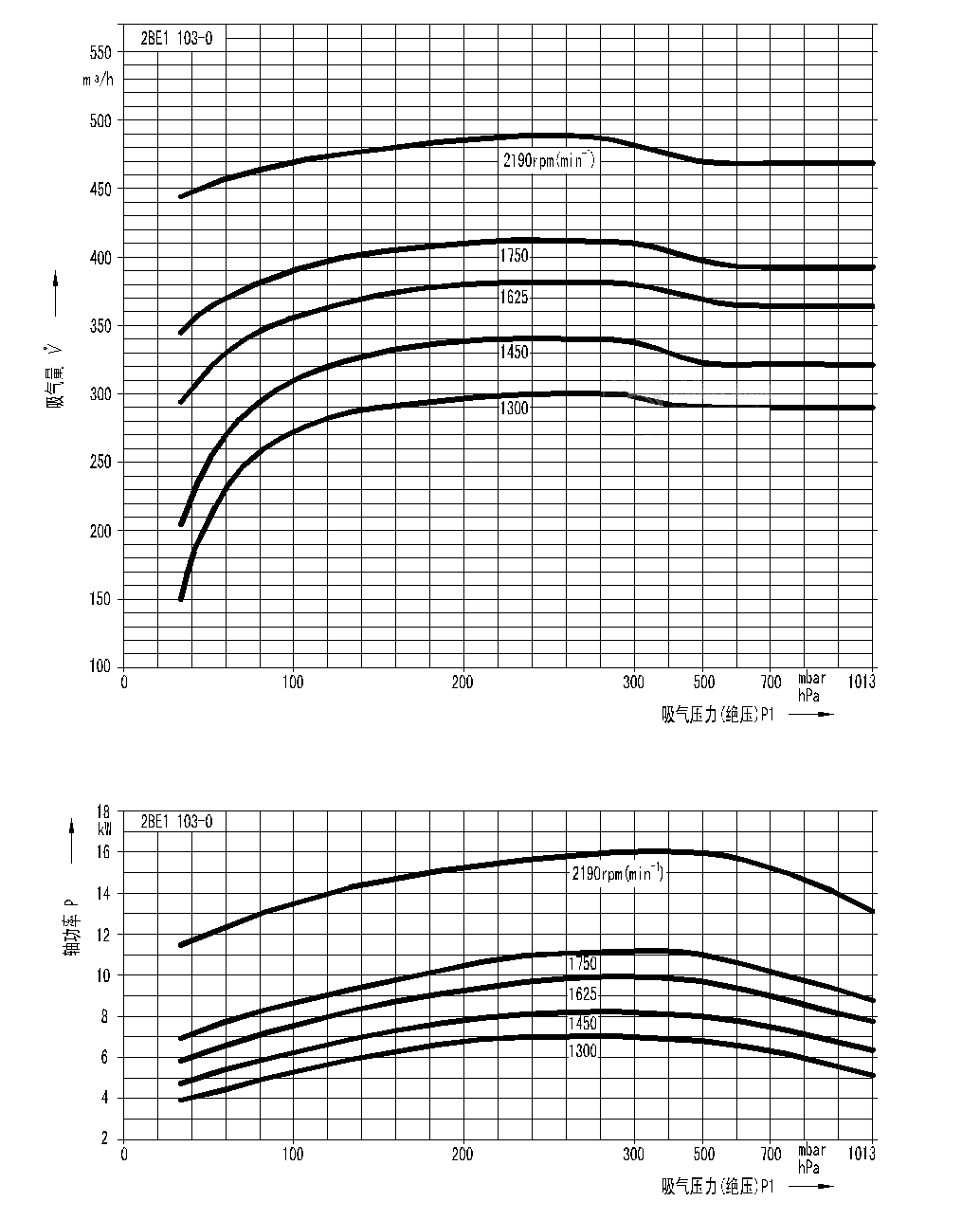

2BEA 103-0 (点击查看性能曲线) |
1450(直联) 1300(皮带) 1625(皮带) 1750(皮带) |
8.2 7.0 9.9 11.1 |
11 11 15 15 |
Y132M-4 Y132M-4 Y132M-4 Y160M-4 |
33mbar (-0.098MPa) |
340 300 385 412 |
5.7 5.0 6.4 6.9 |
363 347 388 388 |
|

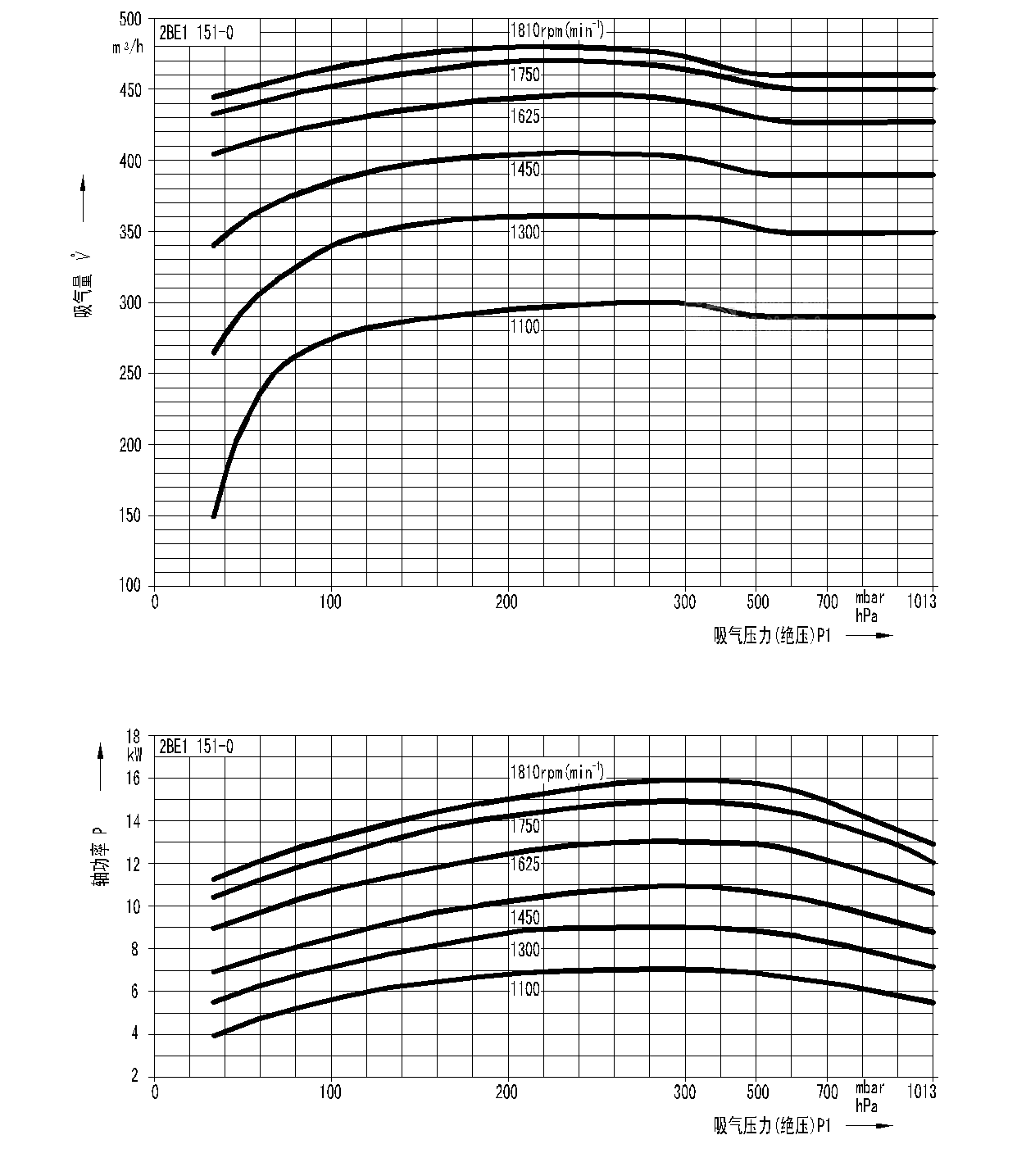

2BEA 151-0 (点击查看性能曲线) |
1450(直联) 1100(皮带) 1300(皮带) 1625(皮带) 1750(皮带) |
10.8 7.2 9.2 13.2 14.8 |
15 11 11 15 18.5 |
Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4 |
33mbar (-0.098MPa) |
405 300 360 445 470 |
6.8 5.0 6.0 7.4 7.8 |
469 428 444 469 503 |
|

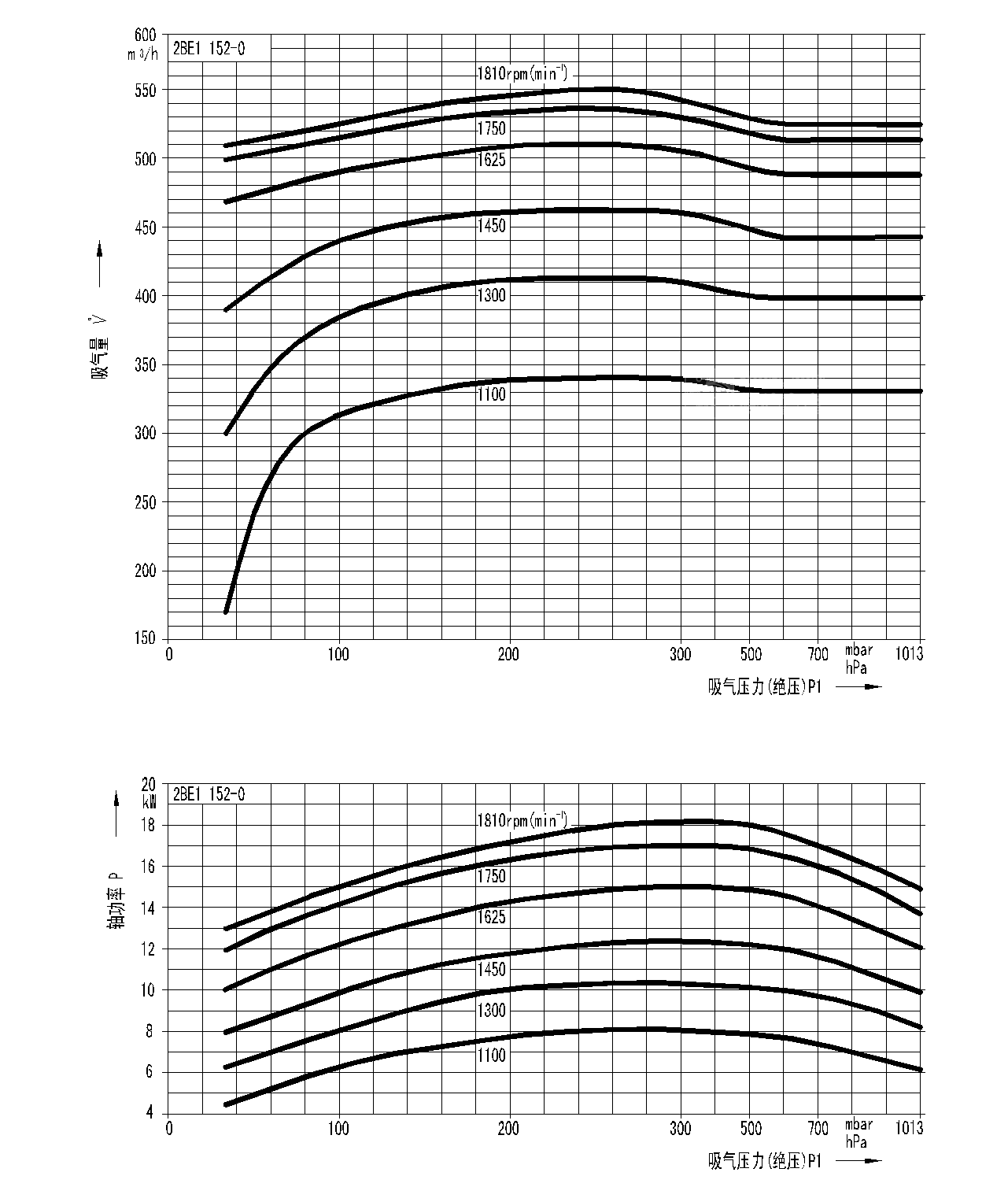

2BEA 152-0 (点击查看性能曲线) |
1450(直联) 1100(皮带) 1300(皮带) 1625(皮带) 1750(皮带) |
12.5 8.3 10.5 15.0 17.2 |
15 11 15 18.5 22 |
Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4 |
33mbar (-0.098MPa) |
465 340 415 510 535 |
7.8 5.7 6.9 8.5 8.9 |
481 437 481 515 533 |
|

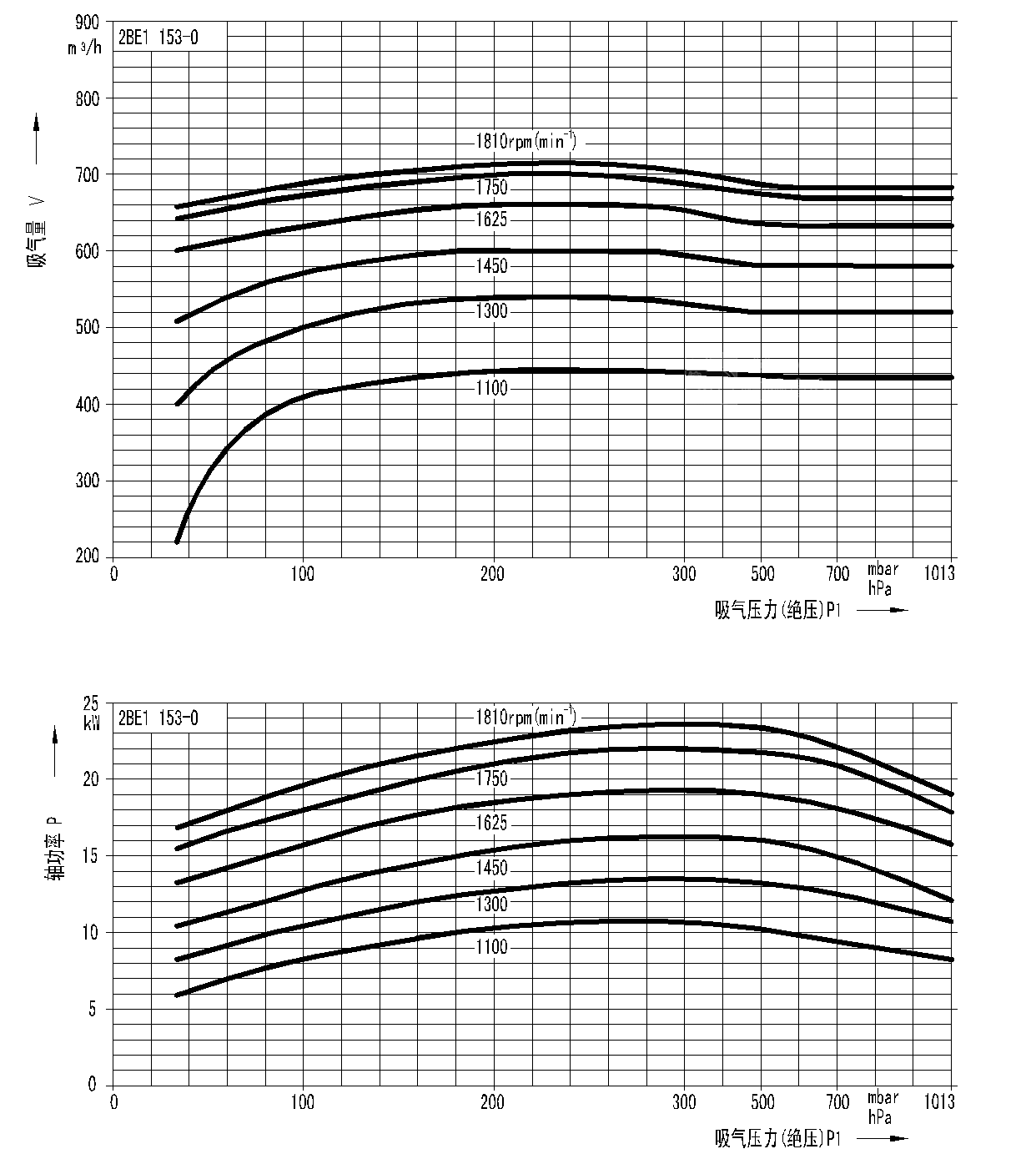

2BEA 153-0 (点击查看性能曲线) |
1450(直联) 1100(皮带) 1300(皮带) 1625(皮带) 1750(皮带) |
16.3 10.6 13.6 19.6 22.3 |
18.5 15 18.5 22 30 |
Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4 |
33mbar (-0.098MPa) |
600 445 540 660 700 |
10.0 7.4 9.0 11.0 11.7 |
533 480 533 551 601 |
|

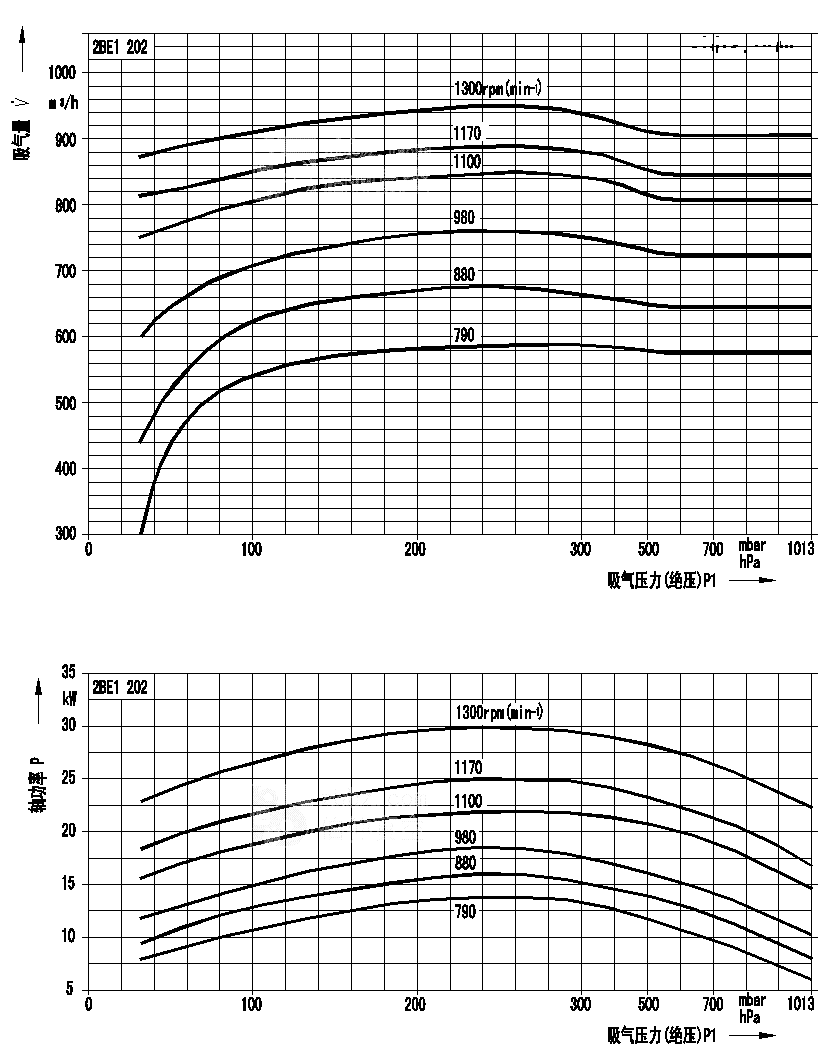

2BEA 202-0 (点击查看性能曲线) |
970(直联) 790(皮带) 880(皮带) 1100(皮带) 1170(皮带) 1300(皮带) |
17 14 16 22 25 30 |
22 18.5 18.5 30 30 37 |
Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4 |
33mbar (-0.098MPa) |
760 590 670 850 890 950 |
12.7 9.8 11.2 14.2 14.8 15.8 |
875 850 850 940 945 995 |
泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |

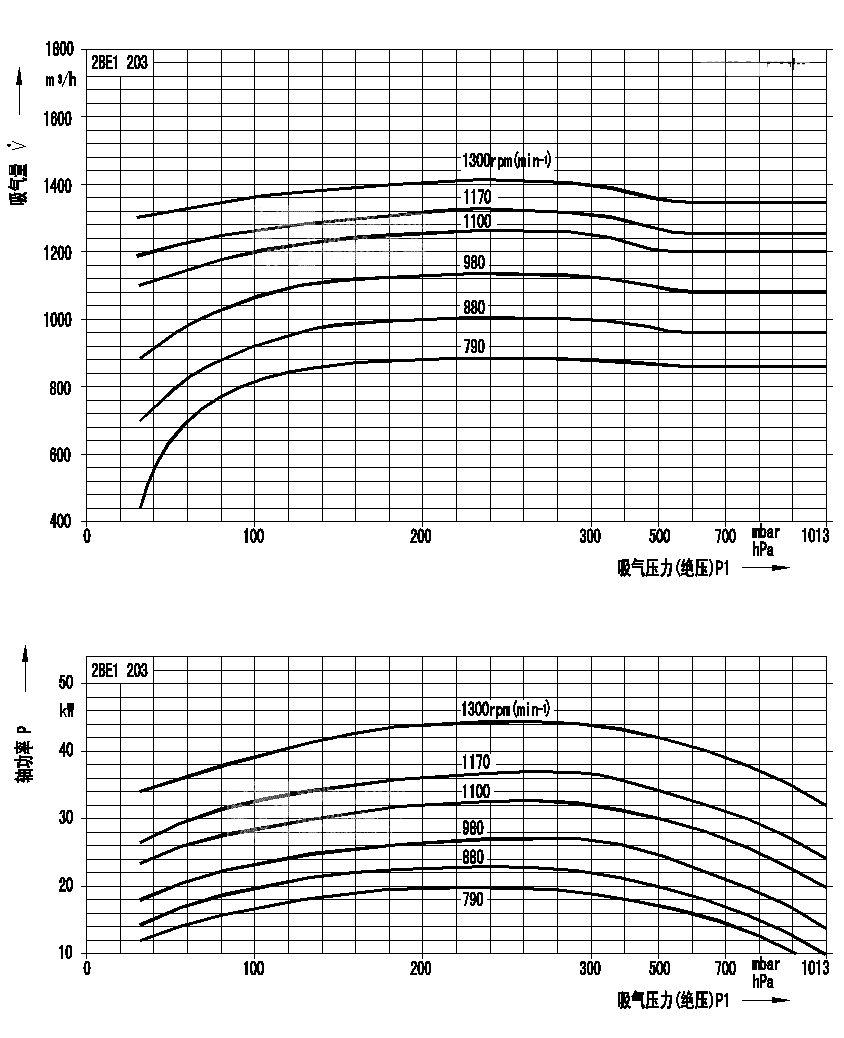

2BEA 203-0 (点击查看性能曲线) |
970(直联) 790(皮带) 880(皮带) 1100(皮带) 1170(皮带) 1300(皮带) |
27 20 23 33 37 45 |
37 30 30 45 45 55 |
Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4 |
33mbar (-0.098MPa) |
1120 880 1000 1270 1320 1400 |
18.7 14.7 16.7 21.2 22.0 23.3 |
1065 995 995 1080 1085 1170 |
|
2BEA 252-0 (点击查看性能曲线) |
740(直联) 558(皮带) 660(皮带) 832(皮带) 885(皮带) 938(皮带) |
38 26 31.8 49 54 60 |
45 30 37 55 75 75 |
Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4 |
33mbar (-0.098MPa) |
1700 1200 1500 1850 2000 2100 |
28.3 20.0 25.0 30.8 33.3 35.0 |
1693 1460 1515 1645 1805 1805 |
|
2BEA 253-0 (点击查看性能曲线) |
740(直联) 560(皮带) 660(皮带) 740(皮带) 792(皮带) 833(皮带) 885(皮带) 938(皮带) |
54 37 45 54 60 68 77 86 |
75 45 55 75 75 90 90 110 |
Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4 |
33mbar (-0.098MPa) |
2450 1750 2140 2450 2560 2700 2870 3020 |
40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3 |
2215 1695 1785 1945 1945 2055 2060 2295 |
|

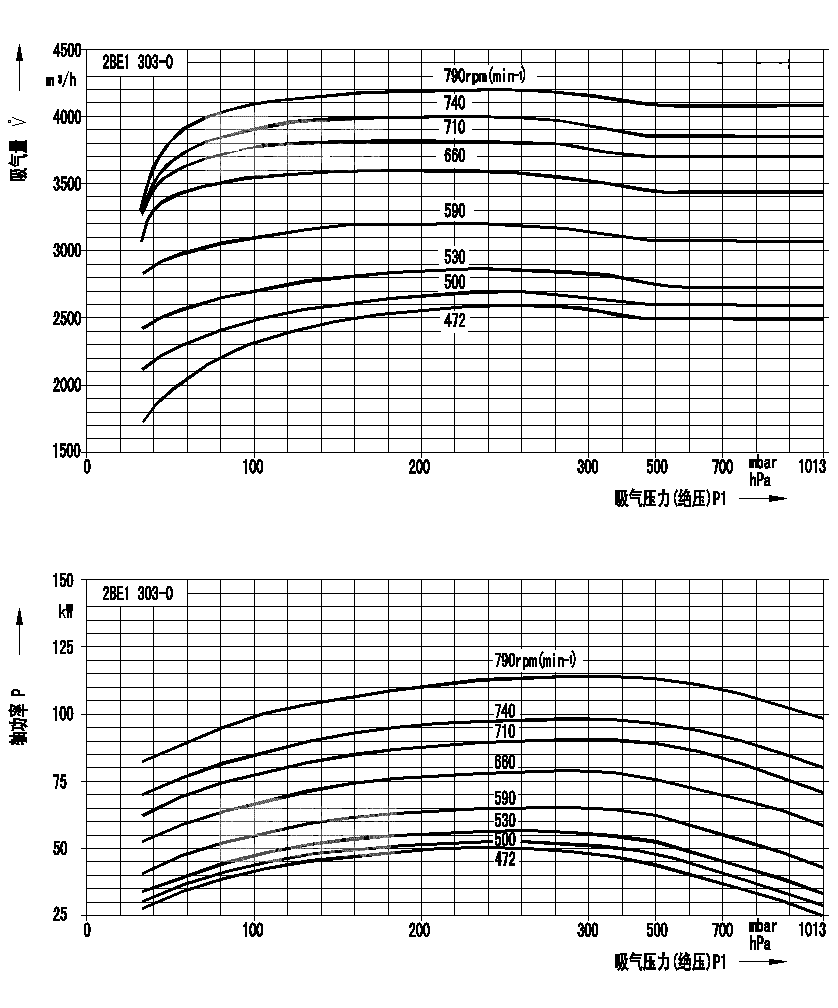

2BEA 303-0 (点击查看性能曲线) |
740(直联) 590(直联) 466(皮带) 521(皮带) 583(皮带) 657(皮带) 743(皮带) |
98 65 48 54 64 78 99 |
110 75 55 75 75 90 132 |
Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4 |
33mbar (-0.098MPa) |
4000 3200 2500 2800 3100 3580 4000 |
66.7 53.3 41.7 46.7 51.7 59.7 66.7 |
3200 3200 2645 2805 2810 2925 3290 |
泵头安装尺寸 直联传动安装尺寸 皮带传动安装尺寸 |

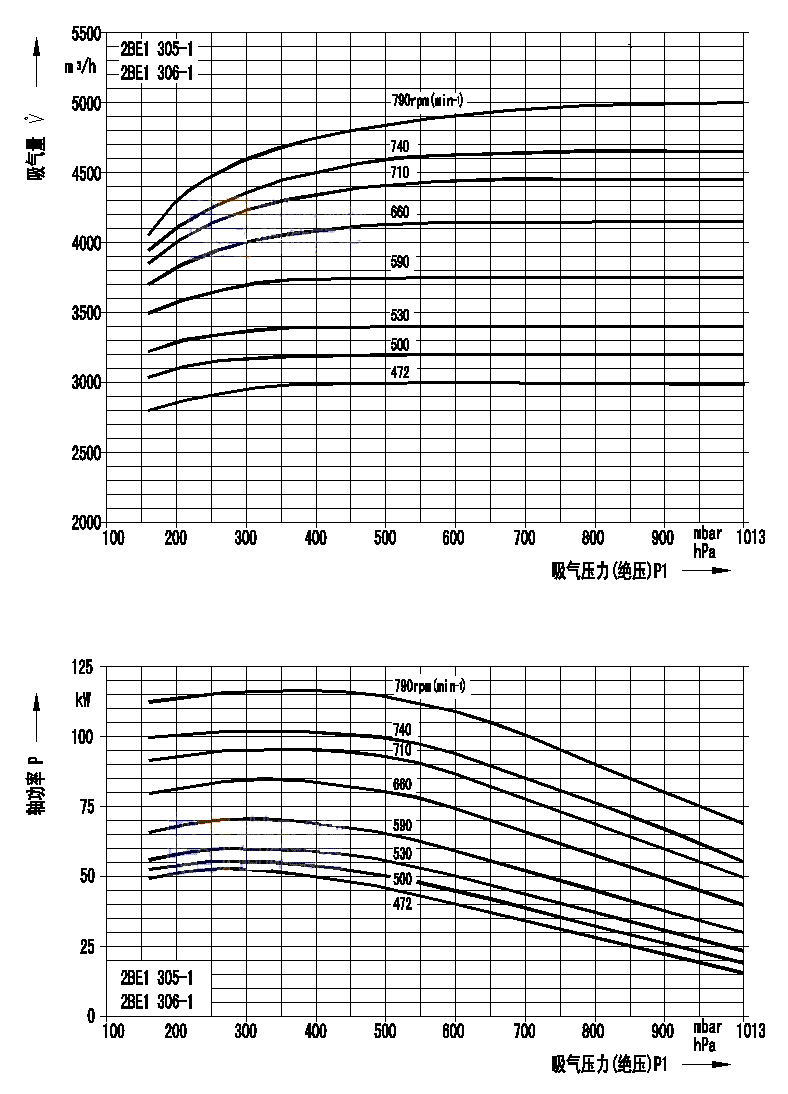

2BEA 305-1 2BEA 306-1 (点击查看性能曲线) |
740(直联) 590(直联) 490(皮带) 521(皮带) 583(皮带) 657(皮带) 743(皮带) |
102 70 55 59 68 84 103 |
132 90 75 75 90 110 132 |
Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4 |
160mbar (-0.085MPa) |
4650 3750 3150 3320 3700 4130 4650 |
77.5 62.5 52.5 55.3 61.2 68.8 77.5 |
3800 3800 2950 3000 3100 3300 3450 |
|

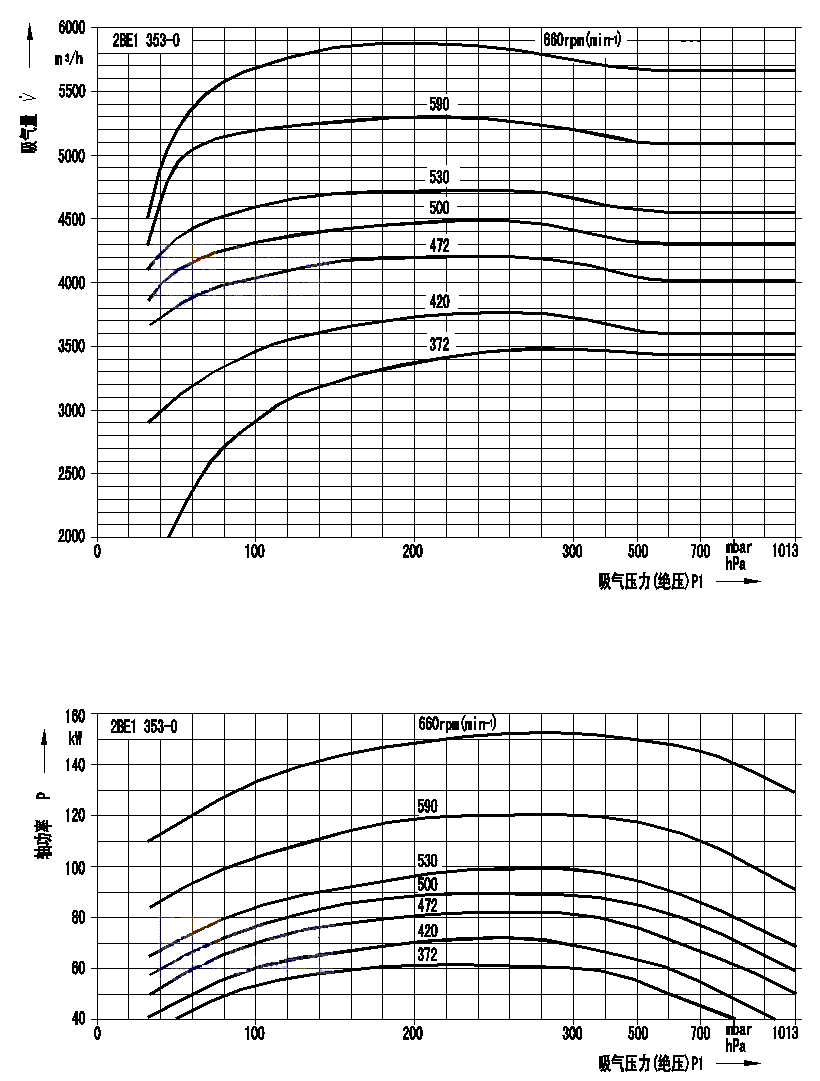

2BEA 353-0 (点击查看性能曲线) |
590(直联) 390(皮带) 415(皮带) 464(皮带) 520(皮带) 585(皮带) 620(皮带) 660(皮带) |
121 65 70 81 97 121 133 152 |
160 75 90 110 132 160 160 185 |
Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4 |
33mbar (-0.098MPa) |
5300 3580 3700 4100 4620 5200 5500 5850 |
88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5 |
4750 3560 3665 3905 4040 4100 4100 4240 |
|

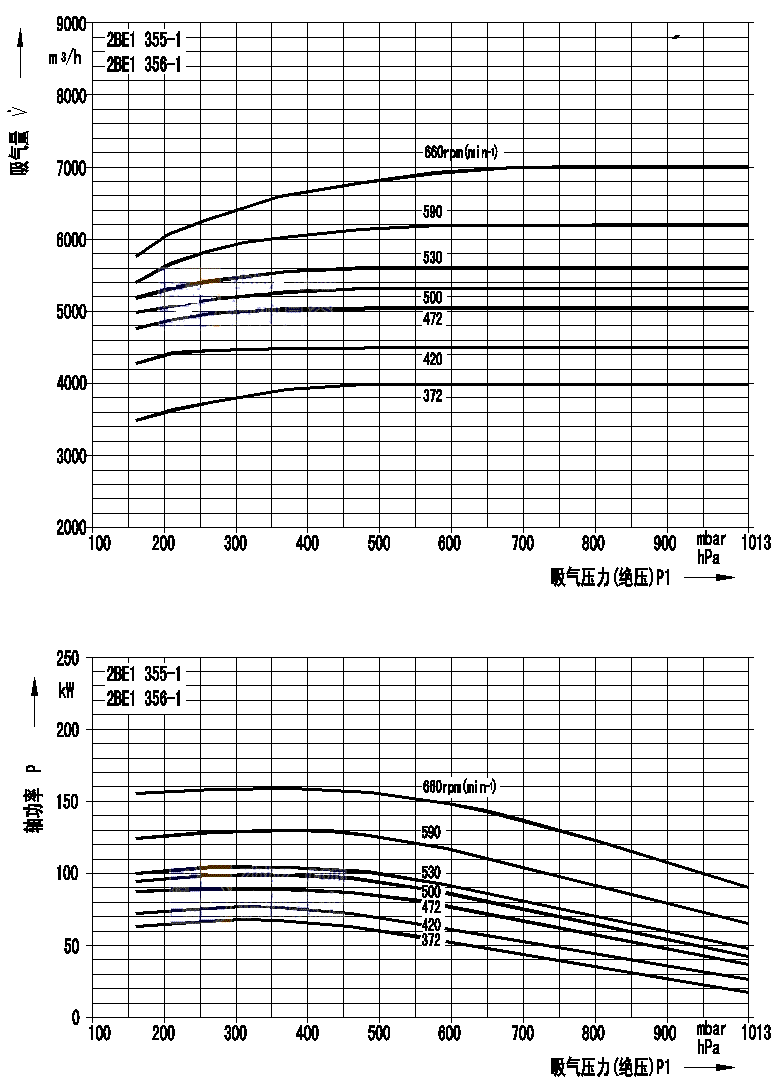

2BEA 355-1 2BEA 356-1 (点击查看性能曲线) |
590(直联) 390(皮带) 435(皮带) 464(皮带) 520(皮带) 555(皮带) 585(皮带) 620(皮带) |
130 75 86 90 102 115 130 145 |
160 90 110 110 132 132 160 185 |
Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 |
160mbar (-0.085MPa) |
6200 4180 4600 4850 5450 5800 6100 6350 |
103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8 |
5000 3920 4150 4160 4290 4300 4350 4450 |
注:以上所选电机功率可在大多工况下工作。如排气口压力较高(0.02~0.05MPa),则应相应加大电机功率;如2BEA真空泵正常工作时轴功率较小,也可选用接近轴功率的电机功率,如此更为节能。 注:水环真空泵的水温对其性能影响较大,而水环真空泵的性能曲线均为在15℃的水温条件下测得,因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照:水温对水环真空泵性能的影响 |
